СТРОПИЛЬНАЯ СИСТЕМА КРОВЛИ

Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми.

Конструкция системы стропил ↑

По своей конструкции подразделяются на наслонные и висячие.

Висячая

Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.

Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой

Наслонная

Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.

Наслонная конструкция легче, чем система висячая или комбинированная.

Установка стропильной системы

Способы монтажа мауэрлата ↑

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

Мауэрлат фиксируют к стене:

посредством армирующего пояса (на бетон шпильками),
на шпильки, вмурованные в кладку стен,
с помощью катанки.

Последний способ больше подходит для небольших строений, отличающихся малой парусностью.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон ↑

Конструкция крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор.
При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Дополнительные элементы

Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла.

Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м.

Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Порядок монтажа ↑

Стропила можно устанавливать двумя способами:

собрать ферму на земле и поднять ее наверх;
собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае удобнее при создании однотипных ферм использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно. Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения. Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем. Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении. Чистовой вариант подгоняют под этот шаблон и соединяют.

Технология крепежа к мауэрлату ↑

Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.

Жесткое крепление. Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.

Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.

Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.

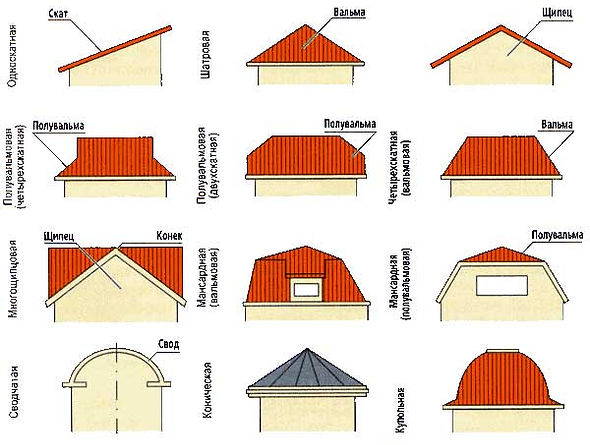

ВИДЫ КРОВЛИ

Стоит отметить также, что от вида установленной крыши не в малой степени зависит также и общая комфортность проживания в доме:

Односкатные – считаются самыми простыми по конструкции и требуют значительно меньших затрат, чем другие. Они представляют собой плоскость с опорой на стены разной высоты, иначе говоря, наклонены в одну сторону. Внешне они выглядят весьма скромно, поэтому чаще их используют при строительстве хозяйственных построек типа сарая, гаража или других. Хотя нельзя не отметить, что односкатную конструкцию нередко включают и в план строительства загородного домика. Правда, в этом случае приходится отказываться от идеи устройства мансарды.
Двухскатная – это лицо сел и маленьких городов. История крыш, два ската которых, соединены между собой посредством конька, уходит в далекое прошлое. Что интересно, совсем необязательно, чтобы скаты у них были симметричными. Они могут отличаться и уклоном, и длиной, что позволяет получатьоригинальные решения завершения дома. Это самый практичный и популярный вид крыши, тем более что под ней нетрудно оборудовать мансарду.
Если фронтоны заменить двумя скатами треугольной формы, то получится еще один вариант конструкции, венчающей дом – вальмовый, по названию скатов, их в этом случае именуют вальмами. На их верхней части, как правило, располагаются слуховые окна. Сооружать вальмовую систему намного сложнее, чем одно- или двухскатную, однако, это полностью окупается ее феноменальной устойчивостью к воздействию осадков и сильных ветров.
Мансарда, пришедшая к нам из Франции, прочно прижилась на российских просторах. От нежилых чердаков их отличает использование в качестве наружных стен кровельных конструкций. Внешний вид таких домов весьма оригинальный. Процесс возведения бесчердачных конструкций не из легких, поэтому полезно будет разобраться в статьях, где подробно описывается, как их рассчитать, проектировать и монтировать. Как правило, изнутри выполняют дополнительное укрепление деревянными подпорками. Такая необходимость объясняется наличием некоторого излома скатов. Это неудобство при желании можно использовать во благо. Обшив подпорки соответствующим материалом, их можно использовать функционально, к примеру, встроить полезные шкафчики.
К мансардным нередко причисляют ломаную. Это связано с довольно большим углом наклона излома конструкции, который дает возможность полноценно использовать полезное пространство мансарды в доме.
Конечно, многие домовладельцы в малоэтажном загородном строительстве придают большое значение оригинальной выразительности венца дома. Речь идет не только о выборе его формы. Сегодня в век экостроительства возродился интерес к крышам из природных материалов – дранки, камыша. Однако, радость общения с природой будет неполной, если не благоустроить садовый участок. Законченный вид ландшафту, безусловно, придает беседка. Вы можете сделать ее односкатной или четырехскатной, взяв за основу технологию и рекомендации, приведенные в разделе.
Замечательным дополнением загородного дома может стать стеклянная крыша.
