БЕСТРАНШЕЙНАЯ ПРОКЛАДКА
КОММУНИКАЦИЙ МЕТОДОМ ГНБ В ОМСКЕ
Модернизация и реконструкция действующих и строительство новых трубопроводов зачастую проходят на территориях городов, действующих промышленных предприятий, в трудных геологических и географических условиях, при действии ряда технических, технологических и экологических ограничений. При этом их трассы пересекают реки, болота, овраги, лесные массивы, автомобильные и железные дороги, другие трубопроводы, территории действующих предприятий. Очевидно, что производство работ традиционными методами с внешней эскавацией грунта в этих условиях либо сильно затруднено, либо зачастую невозможно.
В современных условиях, когда застройка и темп жизни зачастую мешают проведению локальных работ по формированию инженерных коммуникаций, на первый план выходит такой фактор как технология.Многие классические методы работы в этой сфере безнадёжно устарели, хотя ряд компаний пытаются держаться за них
Эти и целый ряд других факторов естественного и искусственного происхождения обуславливают особую актуальность ускоренного внедрения бестраншейной техники и технологий в строительство, ремонт и реконструкцию подземных коммуникаций в нестандартных, зачастую экстремальных условиях.
ПРЕИМУЩЕСТВА ГНБ
Таким образом, прокладка магистральных, коммунальных и технологических трубопроводов осуществляется без нарушения обыденной жизни людей и предприятий.
Одним из приоритетных видов бестраншейного строительства является горизонтальное направленное бурение (ГНБ) - способ образования скважины с запроектированными характеристиками, непрерывным мониторингом процесса бурения и корректировкой трассы в процессе ее строительства.
Применение технологии бестраншейной прокладки коммуникаций для сооружения трубопроводов, в особенности, переходов под речными и лесными массивами, позволяет на 30-50% сократить объем финансовых затрат на строительство таких переходов за счет следующих преимуществ:
-
сокращение сроков строительства переходов (в 5 и более раз);
-
качественное снижение объема земляных и взрывных работ;
-
существенное сокращение техники, привлекаемой для производства работ;
-
резкое уменьшение потребного количества рабочей силы, привлекаемой для производства работ;
-
отсутствие необходимости осуществления ряда высоко затратных видов работ: берегоукрепительных, подводно-технических, взрывных, рыхления плотных грунтов и ряда других. По оценкам экспертов, их стоимость при традиционном способе строительства может достигать 50% сметной стоимости проекта;
-
оптимизация затрат по энергообеспечению строительства, сооружению временных зданий, накладным и прочим расходам;
-
сокращение последующих расходов на контроль и ремонт трубопроводных переходов в процессе их эксплуатации за счет отсутствия необходимости проведения подводно-технических работ по контролю размывания грунта и русловых изменений;
-
увеличение гарантийного безаварийного срока эксплуатации подводного перехода в 2-3 раза;
-
как следствие, минимизация экологических плате
ГНБ используется для таких работ,как:
— прокладка(монтаж) водоснабжения;
— прокладка(монтаж) канализации(трубопроводы для канализационных систем);
— прокладка(монтаж) трубопровода для телефонных и оптико-волоконных сетей;
— прокладка(монтаж) кабельных линий,монтаж линий связи.
СРАВНЕНИЕ МЕТОДОВ СТРОИТЕЛЬСТВА ТРУБОПРОВОДОВ
Траншейный метод
Горизонтальное направленное бурение (бестраншейный метод)
Объ ем работ, финансы, сроки
Большой объем земляных работ с привлечением техники и рабочей силы.
Значительные финансовые затраты.
Длительные сроки строительства.
Один буровой комплекс и 2 бригады рабочих.
Сокращение финансовых затрат до 30-50%.
Сокращение сроков строительства в 2-20 раз.
Экология и человек
Наносится невосполнимый ущерб природе.
Остаются нетронутыми природа и ландшафт.
Дорожное покрытие остается нетронутым
Нарушение нормального ритма жизни людей.
Минимизация неудобств для жителей.
Нарушение дорожного покрытия и режима движения транспорта.
НАША ТЕХНИКА
УСТАНОВКА ГОРИЗОНТАЛЬНОГО НАПРАВЛЕННОГО БУРЕНИЯ D24X40 СЕРИИ II NAVIGATOR
Установка D24x40 серии II отличается удобной автономной конструкцией, что позволяет подрядчикам эффективно использовать рабочую силу и обеспечивает мощное вращательное усилие на шпинделе, необходимое для бурения в тяжелых условиях.
Универсальность и мощность этой машины стала эталоном как для всей индустрии ГНБ, так и для конструкторского бюро корпорации Vermeer.

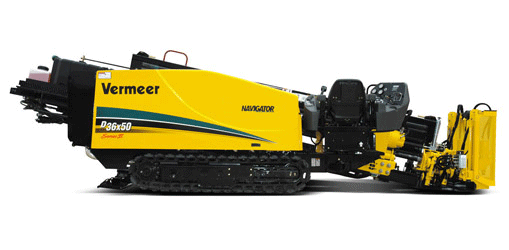

УСТАНОВКА ГОРИЗОНТАЛЬНОГО НАПРАВЛЕННОГО БУРЕНИЯ D36X50 СЕРИИ II NAVIGATOR
Известная в мире горизонтального направленного бурения (ГНБ) своей надежностью, универсальностью и ведущим в классе соотношением мощность-размер установка D36x50 серии II была создана для работы в условиях наиболее тяжелых грунтов.
Самая мощная установка в своем классе.
Предназначена, для прокладки трубопроводов следующих диаметров: 025, 032, 063, 110, 160, 225, 315, 400,600 мм.
БЕСТРАНШЕЙНАЯ ПРОКЛАДКА КОММУНИКАЦИЙ ПО ОМСКУ И ОМСКОЙ ОБЛАСТИ,А ТАК ЖЕ
В РЕСПУБЛИКЕ КАЗАХСТАН.
Выполняем: Прокладка труб и кабелей без траншей, протянуть трубу без вскрытия грунта, прокладка труб методом ГНБ, горизонтально направленное бурение,гнб, горизонтально наклонное бурение, прокладка самотечной канализации, прокладка газопровода методом ГНБ, прокладка трубопровода, прокладка водопровода, прокладка теплосетей, аварийный ремонт трубопроводов методом ГНБ, бестраншейная, бестраншейная замена, бестраншейная замена труб Омск, бестраншейная замена трубопровода, бестраншейная замена трубопроводов, бестраншейная прокладка, бестраншейная прокладка инженерных коммуникаций, бестраншейная прокладка кабеля, бестраншейная прокладка коммуникаций, бестраншейная прокладка сетей, бестраншейная прокладка труб, бестраншейная прокладка труб цена, бестраншейная прокладка трубопровода, бестраншейное бурение, бестраншейное восстановление трубопроводов, бестраншейное строительство, бестраншейное строительство наружных.
ЭТАПЫ ПРОИЗВОДСТВА РАБОТ
2. Пилотное бурение
Пилотное бурение - первичная проходка бурового инструмента по заданной, рассчитанной траектории. При этом в процессе бурения в скважину подается буровой раствор, необходимый для смазывания бурового канала и удержания стенок канала от обрушения.
«Рулежка» по оси бурения осуществляется при помощи современной локационной системы, основанной на компьютерной обработке информации в режиме реального времени, поступающий в виде сигнала от излучателя, который расположен в буровой головке, что обеспечивает высокую точность проведения работ.
1. Подготовительный
До начала производства работ должна быть спланирована и рассчитана траектория бурения.
Основные моменты планирования:
Определение длины и глубины пути бурения;
Учет подземных коммуникаций и других препятствий;
Получение информации о существующих подземных структурах;
Получение разрешений на проведение работ и определение источников риска.
4. Затягивание плети трубопровода
На противоположной стороне от буровой установки (у точки выхода бура) располагается готовая к протяжки плеть трубопровода. Труба крепится к буровым штангам посредством специального захвата и затягивается в буровую скважину. Вращение трубы в процессе затяжки исключено благодаря шарнирному соединению с колонной буровых штанг. Подача бурового раствора в скважину идет на всем протяжении затягивания трубы.
Таким образом, буровая установка затягивает в скважину плеть трубопровода по проектной траектории
3. Предварительное расширение
После того, как буровая головка выведена на поверхность земли, необходимо увеличить диаметр скважины до диаметра на 20-30% больше диаметра протягиваемой трубы. Для чего используется одно или несколько предварительных расширений, последовательно увеличивающих диаметр бурового канала. При этом буровая головка отсоединяется и на ее место прикручивается расширитель. Процесс расширения проводится «обратным ходом», т.е. расширитель проходит от точки выхода буровой головки до точки забуривания (к буровой установке). При этом также на протяжении всего процесса расширения в буровой канал подается буровой раствор соответствующей консистенции, для стабилизации и смазки стенок канала.
